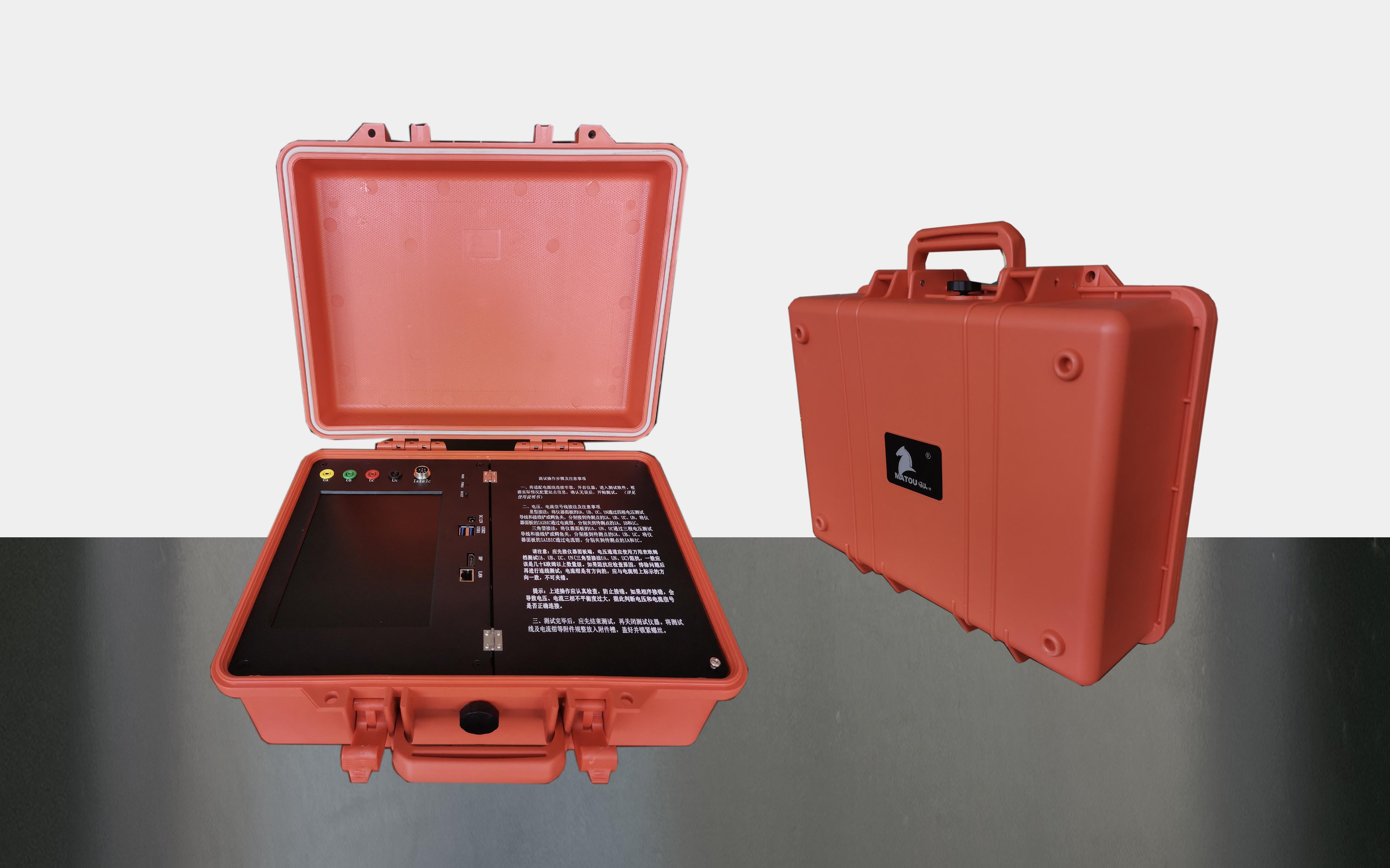

KPI－M706是单通道电能质量分析系统，是采用DSP技术及Win10操作系统的高速实时谐波分析及故障录波测试系统。

其实现基本原理：首先，电压电流通过高精度传感器变换成电压信号，经过抗混叠滤波器滤波，通过DSP及FPGA进行高速实时数据采集，通过USB2.0数据总线与工业控制卡进行数据交换，实时分析结果可即时显示出来。

本系统主要用于变电站或其他供配电现场的电压、电流谐波（间谐波）、负序、电压偏差、波动与闪变、电压骤升、电压骤降等各种电能质量参数进行分析，在设定的参数超标时，启动故障录波。

◆设备功能

存储时间间隔可设定3S的倍数；

分析周波数可设置1-16个周波；

电能质量各指标的触发阀值可任意设定；

可设置波形记录的前后点数；

统计时间间隔可任意设置。

◆监测分析功能

系统可监测分析以下参数：

电网频率；

电压、电流有效值；

电压、电流2-50次谐波（间谐波）的幅值、相位、畸变率；

电压、电流间谐波

电压偏差；

三相不平衡度；

电压、电流的负序分量；

电压闪变与变动；

电压骤升、电压骤降、电压凹陷、电压跌落、电压短时中断。

◆记录事件数据

系统在以下情形将根据设定值记录事件数据：

超标录波记录波形数据文件；

超过电压骤升，骤降限值记录浪踊数据文件；

记录日志文件，方便查看分析仪状态。

◆负载测试功能

电网单相有功、无功、视在功率及功率因数；

电网有功、无功、视在功率及功率因数。

◆数据管理功能

对所记录的波形数据进行存储；

电能质量各参数的存储、回放；

以上数据格式具备与OFFICE组件的兼容性，可以被其所调用。

◆图形与报表输出

电能质量各参数的变化趋势图形输出；

电压、电流有效值的时序曲线；

各种分析及统计结果报表输出。

◆技术特点

1、仪器采用DSP技术及Win10操作系统的高速实时谐波分析及故障录波测试系统。

2、仪器可以实现1个三相电压及1个三相电流的同步无缝采集分析。

3、仪器具有8.4”LCD液晶屏，易于操作，用户使用体验好。

4、仪器具有高速数据采系统，支持16位、6通道同步无缝采集。

5、通过DSP及FPGA进行高速实时数据采集，通过USB3.0数据总线与工业控制卡进行数据交换，实时显示分析结果。

6、仪器具备电压、电流谐波、间谐波、负序、电压偏差、波动与闪变、电压骤升、电压骤降等各种电能质量参数进行分析，在设定的参数超标时，启动故障录波。

● 《GB/T 12325-2008 电能质量 供电电压偏差》

● 《GB/T 12326-2008 电能质量 电压波动与闪变》

● 《GB/T 14549-1993 电能质量 公用电网谐波》

● 《GB/T 15543-2008 电能质量 三相电压不平衡》

● 《GB/T 15945-2008 电能质量 电力系统频率偏差》

● 《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》
