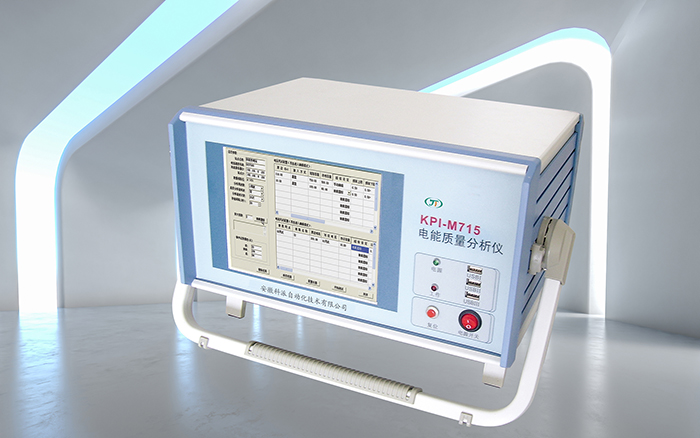

KP1-M715电能质量分析仪，根据国家颁布的六个有关电能质量的国家标准而研发的，是一套采用DSP技术及Win10操作系统的高速实时谐波分析及故障录波测试系统。该系统可方便、快捷地得出用户所需要的测试报表、统计报表、趋势图、波形图、故障报表、系统日志等。具有精度高、稳定性好、实用性强、功能强大、操作方便等特点，达到国内先进水平。

◆设置功能

1、存储时间间隔可设定3S的倍数；

2、分析周波可设备1-16个周波

3、电能质量各指标的触发阀值可任意设定；

4、可设置波形记录的前后点数；

5、统计时间间隔可任意设置。

◆监测分析功能

系统可监测分析以下参数∶

1、电网频率;

2、电压、电流有效值;

3、电压、电流2-50次谐波(间谐波）的幅值、相位、畸变率；

4、电压偏差；

5、三相不平衡度；

6、电压、电流的负序分量；

7、电压闪变与波动；

8、电压骤升、电压骤降、电压凹陷、电压跌落、电压短时中断。

◆记录事件数据

系统在以下情形将根据设定值记录事件数据：

1、超标录波记录波形数据文件；

2、超过电压骤升、骤降限值记录浪踊数据文件；

3、记录日志文件，方便查看监测站状态。

◆负载测试功能

1、电网单相有功、无功、视在功率及功率因数

2、电网有功、无功、视在功率及功率因数。

◆数据管理功能

1、对所有记录的波形数据进行存储；

2、电能质量各参数的存储、回放；

3、以上数据格式具务与OFFICE组件的兼容性，可以补其所调用。

◆图形与报表输出

1、电能质量各参数的变化趋势图形输出；

2、电压、电流有效值的时序曲线；

3、各种分析及统计结果报表输出。

● 《GB/T 12325-2008 电能质量 供电电压偏差》

● 《GB/T 12326-2008 电能质量 电压波动与闪变》

● 《GB/T 14549-1993 电能质量 公用电网谐波》

● 《GB/T 15543-2008 电能质量 三相电压不平衡》

● 《GB/T 15945-2008 电能质量 电力系统频率偏差》

● 《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》
